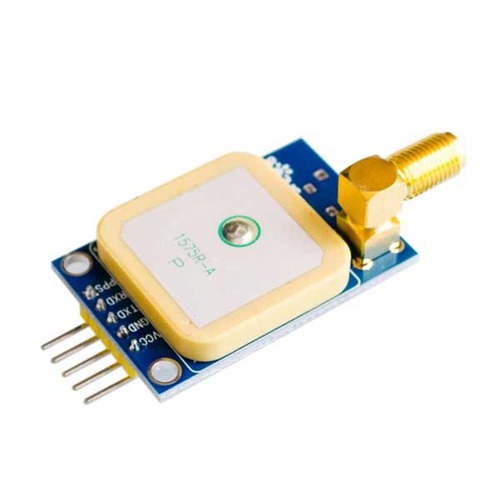

Module GPS NEO-6M

Pour un projet nécessitant un suivi de position précis, un microcontrôleur couplé au module GPS NEO-6M constitue une solution efficace.

Le NEO-6M, réputé pour sa fiabilité et sa facilité d’intégration, permet de recevoir des données de localisation via des satellites GPS.

Grâce à des bibliothèques dédiées, telles que TinyGPS++ ou Adafruit GPS, la mise en œuvre sur un microcontrôleur comme l’Arduino est simplifiée. Ces bibliothèques facilitent la lecture des coordonnées géographiques, de l’altitude et de la vitesse en temps réel.

Par exemple, en utilisant l’Arduino avec la bibliothèque TinyGPS++, il suffit de quelques lignes de code pour initialiser le module GPS, lire les données et les afficher sur un écran LCD ou les transmettre via un module de communication sans fil.

Ainsi, cette configuration est idéale pour des applications variées comme le suivi d’objets, la navigation ou les systèmes de géofencing.

En résumé, le couplage d’un microcontrôleur avec le NEO-6M et une bibliothèque adaptée permet de réaliser des projets de géolocalisation précis et fiables avec une complexité minimale.

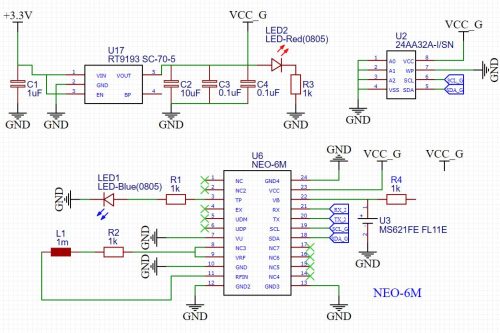

Le schémas du GPS (lien EasyEDA)

gps schema

Voici les points clés:

  1. – Le module reçoit les signaux de plusieurs satellites GPS en orbite autour de la Terre.
  2. – Il calcule la distance qui le sépare de chacun de ces satellites en mesurant le temps que met le signal pour arriver jusqu’à lui.Connaissant les positions orbitales précises des satellites à un instant donné (grâce aux données embarquées), le module peut déterminer sa position géographique sur Terre par trilatération, c’est-à-dire l’intersection des sphères ayant pour rayons les distances calculées.
  3. – Plus le nombre de satellites visibles est élevé, plus le calcul de position est précis.
  4. – Le module délivre alors ses coordonnées de latitude, longitude et altitude, ainsi que d’autres données comme la vitesse, le cap, la date/heure, etc.
  5. -Le module GPS NEO-6M est conçu pour gérer les interférences potentielles des différentes constellations de satellites de la manière suivante:
  6. – Il utilise un récepteur GPS NEMA à 50 canaux[1], ce qui lui permet de recevoir et traiter simultanément les signaux de plusieurs satellites appartenant à différents systèmes (GPS américain, GLONASS russe, Galileo européen, etc.).
  7. – Chaque satellite transmet sur une fréquence porteuse unique avec un code de modulation spécifique (code PRN), ce qui minimise les interférences du signal entre les différents satellites.
  8. – Le module est équipé d’une antenne patch en céramique[1] qui capte les signaux satellites avec une bonne sensibilité et sélectivité en fréquence, réduisant ainsi les interférences des autres sources.
  9. – Les algorithmes de poursuite de signal et de calcul de position du récepteur GPS sont optimisés pour distinguer et combiner de manière intelligente les mesures provenant de multiples constellations.
  10. – La mémoire EEPROM embarquée permet de stocker les données d’éphémérides précises pour tous les satellites visibles, quelle que soit leur constellation d’appartenance.
  11. Ainsi, grâce à son récepteur multi-canal, ses filtres fréquentiels, ses algorithmes avancés et ses données satellites à jour, le NEO-6M parvient à exploiter au mieux les signaux des différentes constellations tout en minimisant leurs interférences mutuelles pour fournir un positionnement précis.

Antenne déportée

Caractéristiques techniques :
GPS Antenne active de connecteurs SMA.
Longueur :-3 m.
Fréquence moyenne :-1575,42 MHz à 3 MHz / 1575,42 MHz + 3 MHz.
Gain LNA (sans câble) :-25 dB.
Facteur de bruit : < 1,5 dB.
V.S.W.R: <2,0.
Courant continu :-10 mA max.
Montage :-Base magnétique.
Boîtier noir.
Température de travail : -40 C ~ + 85 C.
Humidité de l’air.-Taux d’humidité : de 95 ~ 100 % d’humidité relative.
Résistant aux intempéries.-100 % résistant aux intempéries.
Tension :-3 ~ 5 V.
Contient :
GPS Antenne active SMA male connecto
