Résistance

Principe de Fonctionnement

La résistance fonctionne selon la loi d’Ohm, qui stipule que la tension ( U) à travers une résistance ( R ) est égale au produit du courant ( I ) qui la traverse et de la valeur de la résistance : U = I \ R ou V=I/R.

Types de Résistances

Résistances fixes : Leur valeur de résistance est constante et ne peut pas être changée. Elles sont utilisées dans la plupart des circuits pour contrôler les niveaux de courant.
- Résistances à couche de carbone : Fabriquées en déposant une couche de carbone sur un support isolant. Elles sont économiques et couramment utilisées.
- Résistances à film métallique : Fabriquées en déposant un film métallique sur un support. Elles sont plus précises et stables que les résistances à couche de carbone.
- Résistances à couche d’oxyde métallique : Fabriquées en déposant une couche d’oxyde métallique. Elles sont stables à haute température et offrent une bonne tolérance.
Résistances variables : Leur valeur de résistance peut être ajustée. Elles sont utilisées pour des applications où il est nécessaire de régler finement le courant ou la tension.
- Potentiomètres : Utilisés pour ajuster manuellement la résistance. Ils ont trois bornes : deux pour les extrémités de la résistance fixe et une pour le curseur qui détermine la valeur de résistance effective.
- Rhéostats : Similaires aux potentiomètres, mais conçus pour gérer des courants plus élevés. Ils sont souvent utilisés dans les applications industrielles.
Résistances spéciales : Conçues pour des applications spécifiques.
- Thermistances (NTC et PTC) : Leur valeur de résistance change avec la température. Utilisées pour la mesure et le contrôle de la température.
- Photoresistances (LDR) : Leur valeur de résistance change avec la lumière. Utilisées dans les capteurs de lumière.

Codage des Résistances

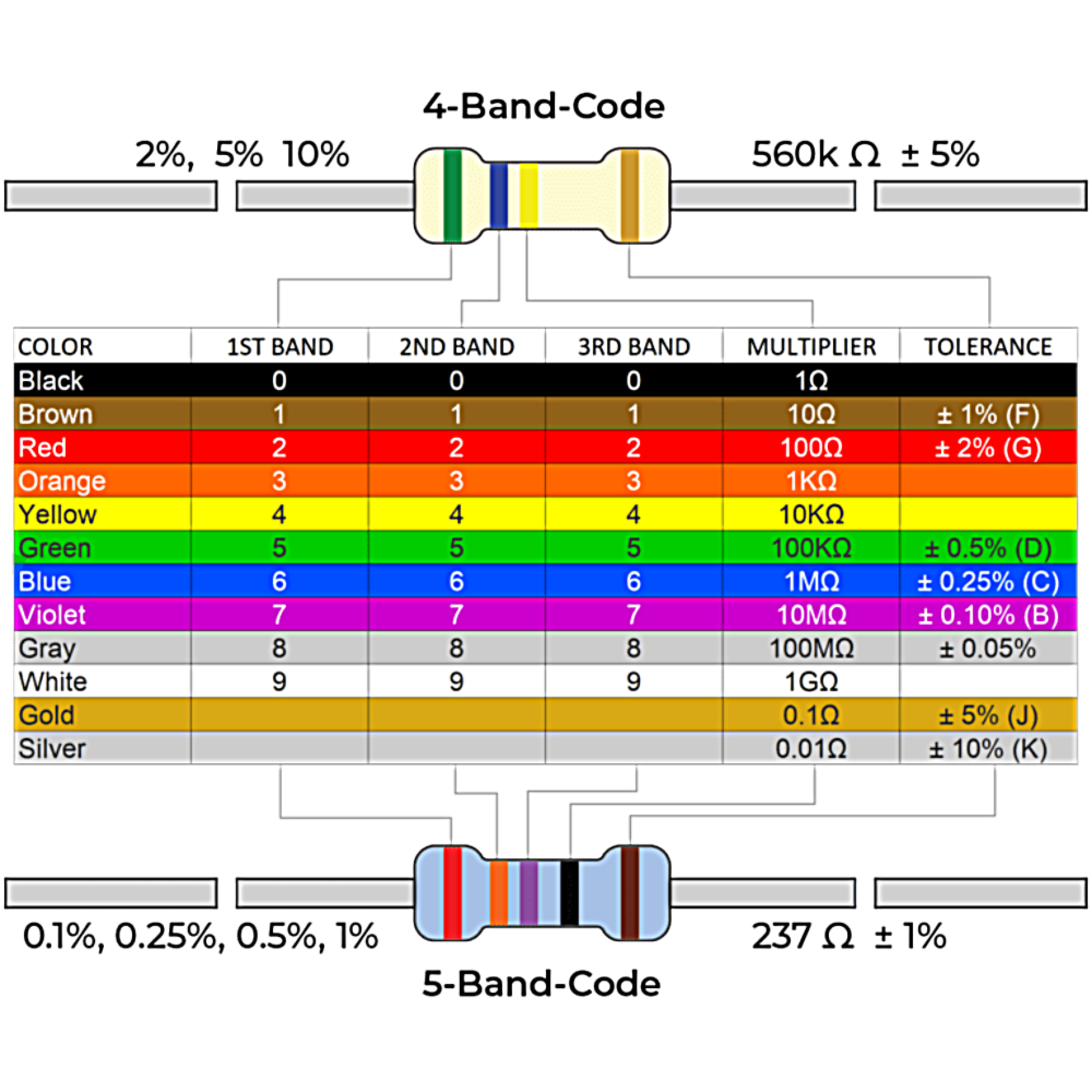

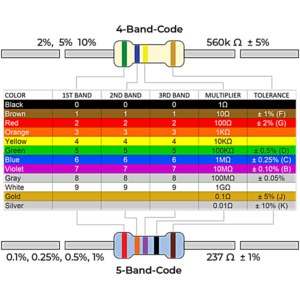

Les résistances sont souvent marquées avec des codes de couleur pour indiquer leur valeur. Ce code de couleur suit un schéma standardisé où chaque couleur représente un chiffre. La valeur de la résistance est déterminée par la combinaison des couleurs :

Première bande : Premier chiffre significatif
Deuxième bande : Deuxième chiffre significatif
Troisième bande : Multiplicateur
Quatrième bande (optionnelle) : Tolérance (précision)

Par exemple, une résistance avec les bandes de couleur marron, noir et rouge a une valeur de 1, 0 et un multiplicateur de 100, ce qui donne une résistance de 1000 ohms ou 1 kΩ.

Applications des Résistances

Les résistances sont utilisées dans une variété d’applications, notamment :

Division de tension : Pour créer des tensions spécifiques dans un circuit.
Limitation de courant : Pour protéger les composants sensibles en limitant le courant maximum qui les traverse.
Filtrage : En combinaison avec des condensateurs et des inductances, pour filtrer les signaux et éliminer les bruits.
Polarisation des transistors : Pour établir des points de fonctionnement stables des transistors dans les circuits amplificateurs.
Chauffage : Dans certaines applications, des résistances de puissance sont utilisées pour générer de la chaleur.

Conclusion

Les résistances sont des composants essentiels et polyvalents dans les circuits électroniques. Leur rôle principal est de contrôler et de limiter le courant, ce qui les rend indispensables pour assurer le bon fonctionnement et la protection des circuits électroniques.

Une résistance est un composant passif qui limite le flux de courant électrique dans un circuit. Elle est conçue pour offrir une certaine résistance au passage du courant, mesurée en ohms (Ω). Le symbole de l’unité de résistance, l’ohm, est représenté par la lettre grecque Ω.

Relations entre les différentes valeurs d'ohm, watt, ampère et résistance.
